MoistureSenser（土壌水分計） を使ってみる




1.ADコンバータはMCP3028の10ビットと１２ビット

2.ADコンバータの接続
 16vxx  ---- 3.3v
 15VR   ---- 3.3V
 14GND--- GND
 13CLK ---- SCLK
 12Dout---  MSO
 11Din  ---  MSI
 10CS  ---- CE0
  9DGND -- GND

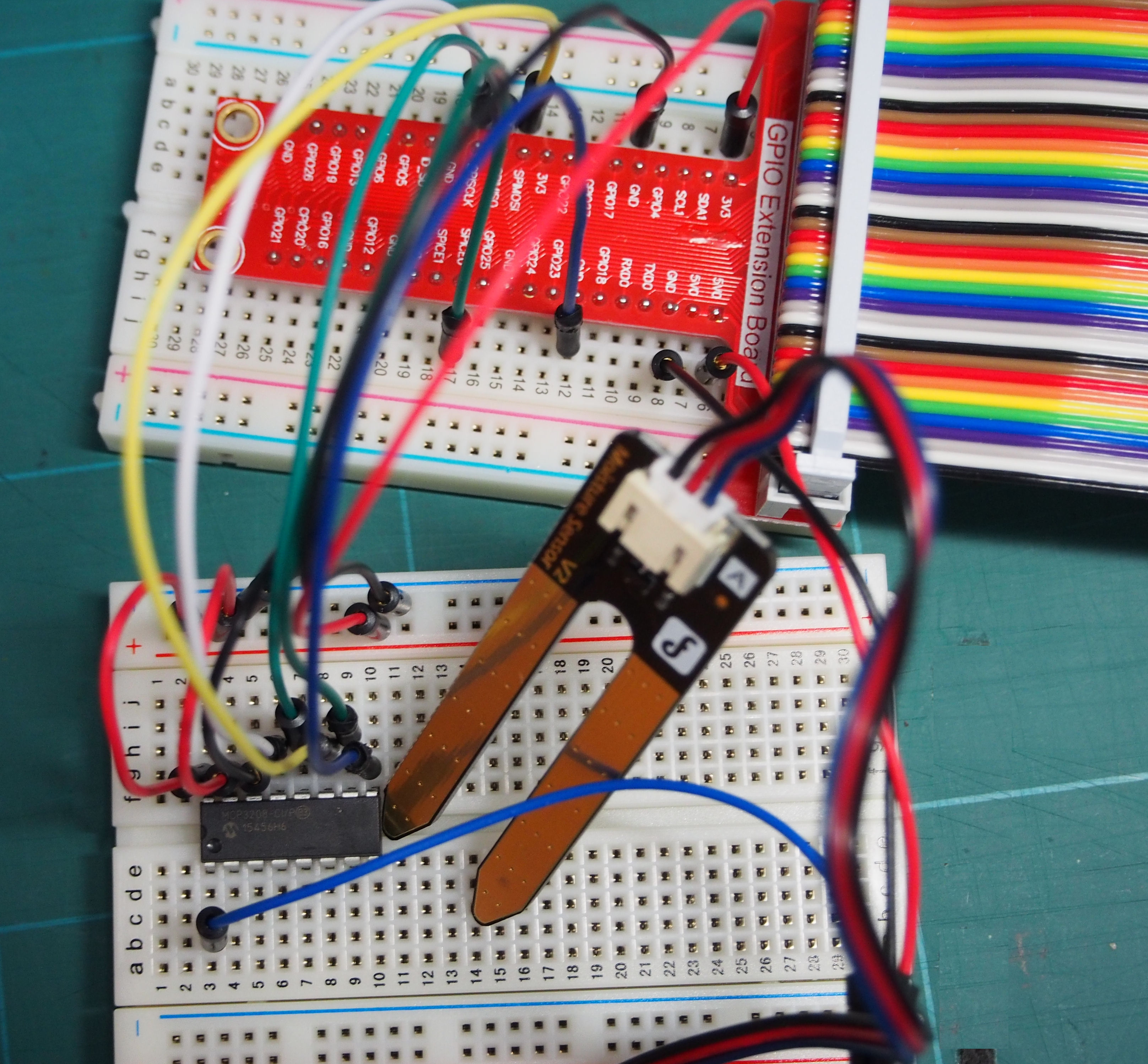

3.MoistureSenserの接続
　赤　3.3V
　黒　GND
　青　CH0

4.データの校正
　完全水没で
     3.3Vで                 　　　　　5Vで　
　12ビット　2496　2V前後　　　4095　3.299V
　10ビット　　613  1.97V　　　 1023　3.299
　
メーカーのHPを見ると Arduinoの例で内蔵ADが10ビットだから

　5vで
　0から300　　乾燥
　300から700　標準
　700から950　水びたし

　校正結果
　10ビットで使用して
　上記を採用

5.ソースコードは
MP3208msenser10.py
#!/usr/bin/env python
# -*- coding:utf-8 -*-
#sudo apt-get install python-spidev
import time
import sys
import spidev

spi = spidev.SpiDev()
spi.open(0,0)


def readadc(adcnum):
    r = spi.xfer2([1, 8 + adcnum << 4, 0])
    adcout = ((r[1] & 3) << 8) + r[2]
    return adcout

def readadc12(adcnum):
    if adcnum > 7 or adcnum < 0:
        return -1
    r = spi.xfer2([4 | 2 | (adcnum >> 2), (adcnum & 3) << 6, 0])
    adcout = ((r[1] & 15) << 8) + r[2]
    return adcout


def convertVolts(data):
    volts = (data * 3.3) / 1023
    #volts = round(volts,4)
    return volts

def convertVolts12(data):
    volts = (data * 3.3) / 4095
    #volts = round(volts,4)
    return volts


if __name__ == '__main__':
    try:
        while True:
            data = readadc(0)　　＃12ビット　readadc12(0)
            print("adc10bit  : {:8.5f} ".format(data))
            volts =convertVolts(data)  ＃12ビット　convertVolts12(0)
            print("adc10volt  : {:8.5f} ".format(volts))

            time.sleep(3)
    except KeyboardInterrupt:
        spi.close()
        sys.exit(0)
