・ネットでサインマートのNFC（RFID-RC522)を購入した。Arduino用とあるが、
RaspBerryPiに接続する。

・結線               実　GPIO
SDA------ CE0   24   8
SCK------SCLK 23   11
MOSI---- MOSI 19  10
MISO---- MISO 21    9
IRQ------  なし
GND----- GND    6
RST------           22   25
3.3V------           3.3v

・SPIを有効に

・config.txtのdevice_tree=onは修正不要

・ライブラリSPI-PY

git clone https://github.com/lthiery/SPI-Py.git
cd SPI-Py/
sudo python setup.py install





・ライブラリMFRC522-python

git clone https://github.com/mxgxw/MFRC522-python.git
cd MFRC522-python/



・pythonの実行

　read.py

・まずはトランジスタ技術２０１６年８月号を見ながら

（初期設定が変わっている　2016/12
http://toragi.cqpub.co.jp/portals/0/support/2016/201608ApplePi/ApplePi.tar
からダウンロード　本家とトラ技のどっちが正しいの？）

・i2cとSPIは2016年８月現在の初期設定実行

・bcm２８３５のインストール

　 wget http://www.airspayce.com/mikem/bcm2835/bcm2835-1.50.tar.gz
　をダウンロード

　ファイルマネージャーから上記を展開　
　ディレクトリの移動
　cd bcm2835-1.50
　設定開始
  　./configure
  　 make
  　sudo make check
  　sudo make install

・ApplePi関連のファイルのダウンロード

・ａｐｐｌｅpi.tarのダウンロード
  wget http://toragi.cqpub.co.jp/Portals/0/support/2016/201608ApplePi/ApplePi.tar

　ファイルマネージャーから上記を展開 　





cd ApplePi





./setup.sh

・ハイレゾ再生関連

・DAコンバータを認識させるのに

　/boot/config.txtに

　dtoverlay=hifiberry-dacを追加　管理者権限が必要




　（これはI2Sの有効化のおまじないです）





　リブート

　ターミナルからaplay -lコマンドでＤＡＣカード１のデバイス０を確認



(2016/12に再インストールするとカード0　デバイス0　になっていた）

・VLCプレーヤのインストール

　sudo apt-get install vlc

　applepiに３極を接続






ここで注意　appleypiの三極は特殊で、そのまま接続すると
すごい雑音の世界　
くれぐれも注意する事　詳しくはgoogle先生に聞いてください






適当なWAVファイルを準備






ApplePi内の./play.sh xxxxwavで実行

とここまでは再生、、

VLCのGUIでトランジスタ技術のP113の通りオーディオ出力先を指定しても再生せず

guiで指定するオーディオの出力先がどうも怪しい











google先生に聞いても、回答なし誰もまだ手元にapplepiがないようである





（お一人が同じ現象で悩まれていた。となると設定の問題。。）











ターミナルからは動作するので
./play.shを解析するとダイレクトにカードNOとデバイスを指定している





解決方法は、手動で出力先を指定すればいい事になる






VLCのGUIでオーディオ出力先をダイレクトに設定する方法がわからない



（メニューにはあるが有効にならない？？）











では





ターミナルからGUIを起動してダイレクトにカードNOとデバイスを指定する事にして






ターミナルで





vlc --quiet --aout alsa --alsa-audio-device=hw:1,0でｖｌｃを起動

やっと動いた


という事で






vlcplay.shを作成　piルートに記録






vlc --quiet --aout alsa --alsa-audio-device=hw:1,0






スペースやその他に注意
右クリックで権限を与えて(実行権限をすべてにする)
./vlｃplay.shで実行するとGUIが起動











となるとXのメニューにこのシェルスクリプトを登録してメニューから実行させれば





いい、、、でメニューに登録して一応は解決






ところでちゃんとGUIでテストしたの？＞＞トラ技さん












肝心の音であるが、膨らみがあってすばらしいが高音がざらついている





ノイズを拾っていそうな感じである。











ノイズ対策を考えねば











と行ってもraspberrypi5000円にapplepi６０００円の世界でこの音なら





大満足である。











他のＤＡＣを試したくなってきた





追記2016/12
私以外に何人か苦言上げているがサポート先がころころ変わる

トラ技のHPなのか開発者のHPなのか
何が最新で何が正しくて何が間違っているのか

トラ技の編集部がちゃんと責任を持って対応してほしい


有償という事は責任があるというのをしっかりと考えてほしい

トラ技8月号のAppliePi、boshのbme280を搭載しているが
温度がおかしい、

ＣＰＵの近くだからという作成者のコメントであるが
それなならとraspberyPIからケーブルを引っ張り離しておいてみる

やはり2度ほど高い、

同じ位置で別のbmeで計測すると、ほびピッタリの温度である。

なぜに、、、



2016/12時点で最新のOSでI2Cで
BME280を認識しない　LCDは認識しているので
何かが変わったのか

というわけで
本家でなく
トラ技から再度ApplePi.tarをダウンロード

認識している

こちらが正しいなら本件を消してほしい
このライターは？？？？？

http://toragi.cqpub.co.jp/portals/0/support/2016/201608ApplePi/ApplePi.tar

追記2016/12
私以外に何人か苦言上げていますね

トラ技のHPなのか開発者のHPなのか
何が最新で何が正しくて何が間違っているのか

トラ技の編集部がちゃんと責任を持って対応してほしい


有償という事は責任があるというのをしっかりと考えてほしい

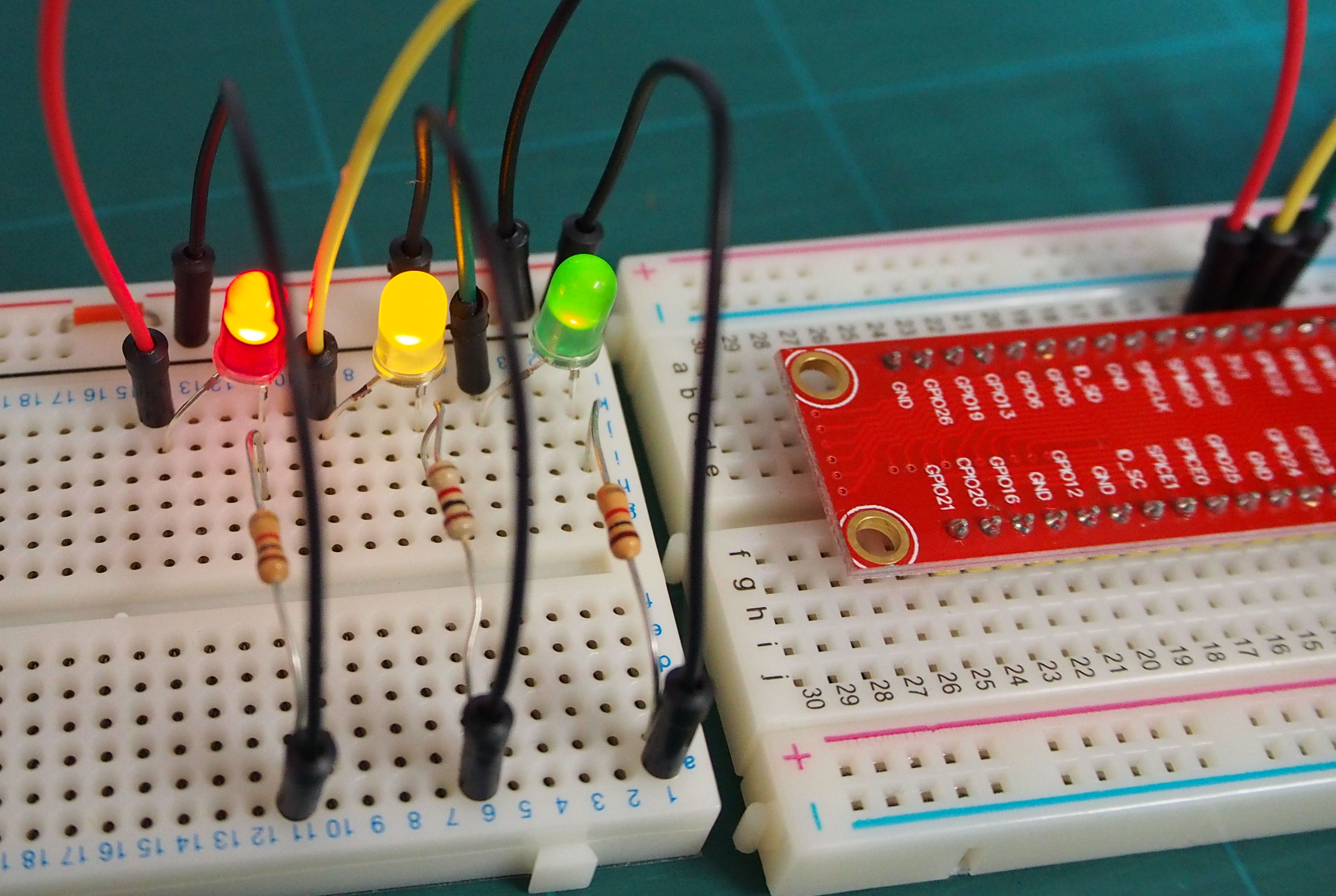

Wｅｂｏｂを使ってLED三連のONとOFF
　1.接続
　11-----　+緑LED-　---500Ω--GND
　13-----　+黄LED-　---500Ω--GND
　15-----　+赤LED-　---500Ω--GND



   2.Webobのインストールは以前のブログを参照


　
import time
import RPi.GPIO as GPIO
from webob import Request, Response

Rpin = 15
Ypin= 13
Gpin = 11
html = """
<form method="post">
<table>
<tr>
<td>RED</td>
<td>YEL</td>
<td>GRE</td>
</tr>
<tr>
<td><input type="submit" name = "button" value = "RON"></td>
<td><input type="submit" name = "button" value ="YON"></td>
<td><input type="submit" name = "button" value ="GON"></td>
</tr>
<tr>
<td><input type="submit" name = "button" value = "ROFF"></td>
<td><input type="submit" name = "button" value ="YOFF"></td>
<td><input type="submit" name = "button" value ="GOFF"></td>
</tr>
</table>
</form>
"""


class WebApp(object):
    def __call__(self, environ, start_response):

        req = Request(environ)
        if req.path == '/':
            button = req.params.get('button','')

            if (button=='RON') :
                GPIO.output(Rpin,GPIO.HIGH)
            if (button=='YON') :
                GPIO.output(Ypin,GPIO.HIGH)
            if (button=='GON') :
                GPIO.output(Gpin,GPIO.HIGH)
            if (button=='ROFF') :
                GPIO.output(Rpin,GPIO.LOW)
            if (button=='YOFF') :
                GPIO.output(Ypin,GPIO.LOW)
            if (button=='GOFF') :
                GPIO.output(Gpin,GPIO.LOW)
            resp = Response(html)
        else:
            resp = Response()

        return resp(environ ,start_response)

application = WebApp()

def setup():
    GPIO.setmode(GPIO.BOARD)
    GPIO.setup(Rpin,GPIO.OUT)
    GPIO.setup(Ypin,GPIO.OUT)
    GPIO.setup(Gpin,GPIO.OUT)



def destory():
    GPIO.output(Rpin,GPIO.LOW)
    GPIO.output(Ypin,GPIO.LOW)
    GPIO.output(Gpin,GPIO.LOW)
    GPIO.cleanup()




if __name__ == '__main__':
  setup()
  from wsgiref.simple_server import make_server
  port = 8080
  httpd = make_server('',port,application)
  #print ('serving http port %s...' % port)


  try:
    httpd.serve_forever() #serverkidou
  except KeyboardInterrupt:
    destory()

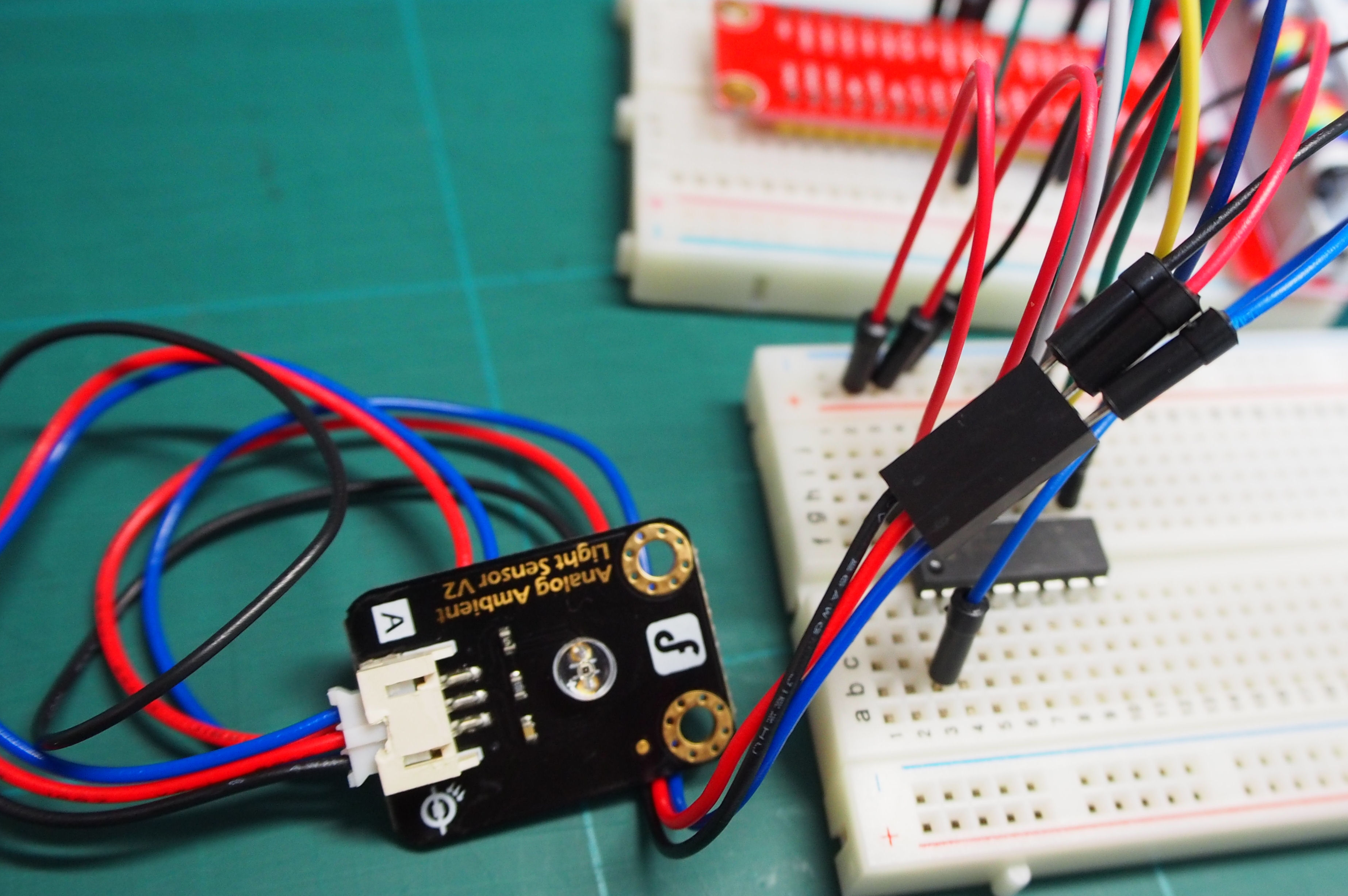

明るさセンサーの利用
　Analog　Ambient　Light　Senser
　




　Lux〜6000LUXという事で

直前の土壌センサーと同じソースを利用可能

　LUX変換がメーカーのHPを見ても見当たらない
　PT550というセンサーのようである。

メーカーのHPを見ると
　このセンサーは定量測定装置であって、正確なルックスを提供できない
　との事でした。
