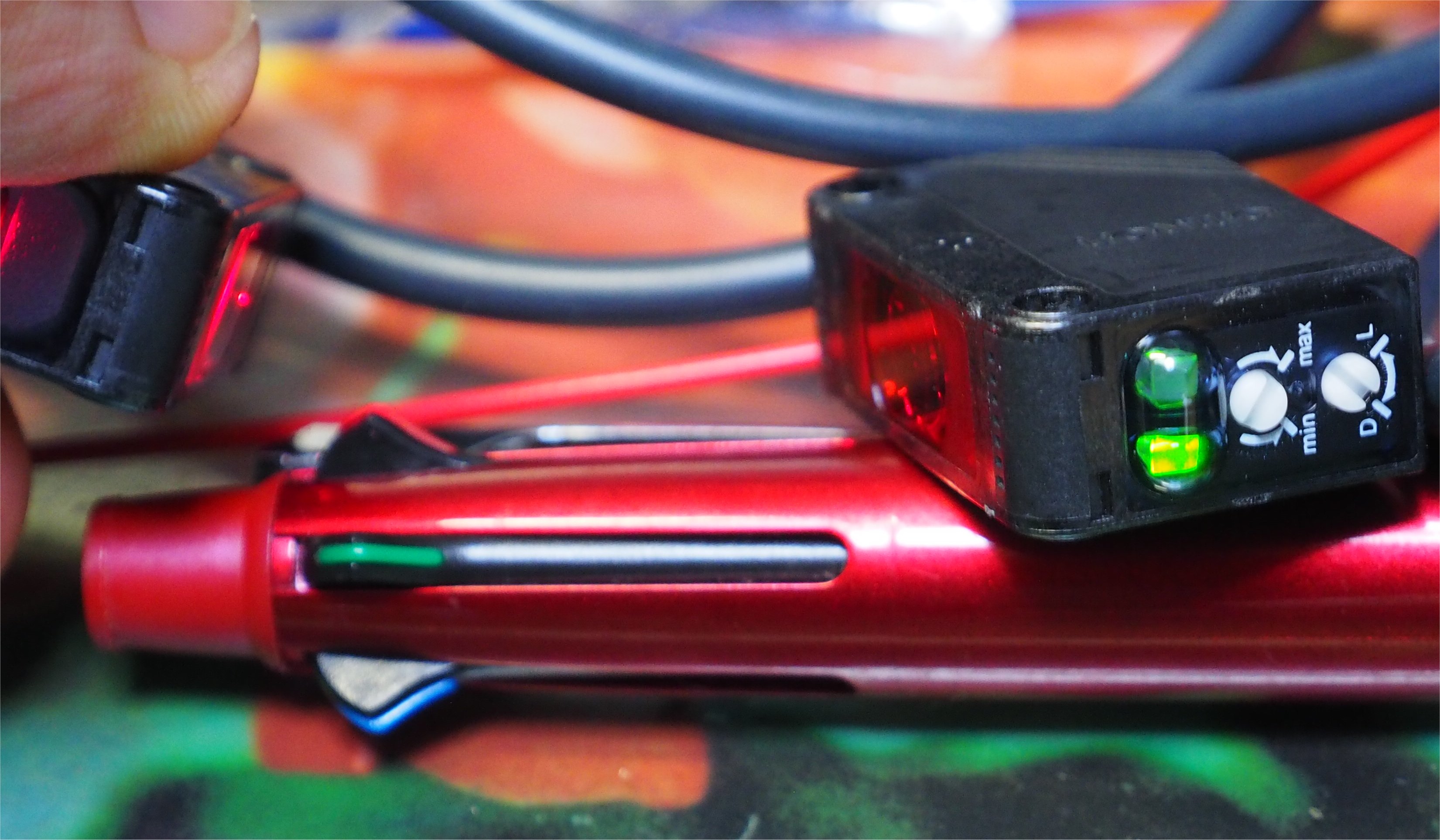

光電センサーだが調べて見るとキーエンスからAC100V対応の機種
がでている

単純にAC100Vをそのまま繋いで、AD変換の１００V対応でもOKな
気がするが、１００Vをラインまで引き回すのが怖い気がする。

やはり２４V程度が限界か、、、

絶縁型AD変換装置の安いのを見つけた、下手に手組するよりも
よさげである。早速テストをして見ることにする

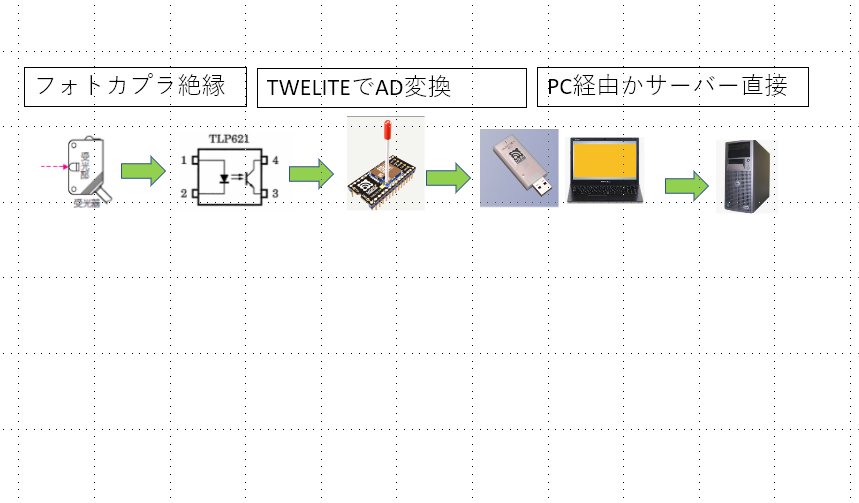

データ収集だけどTWEＬITEとモノでも出来そう、
以前ＴＷＩＬＩＴＥを評価したけど、標準アプリのまま、使い物になるのを
確認した。要は間が有線のように繋がるのと、垂れ流しだが、
今回の用途では問題がない

フォトカプラ出力を２Ｖに分圧して、TWELITEのアナログポートに
繋いで標準アプリで動作させれば、ＵＳＢモノ側でシリアルデータ
16進で受信できる、ただし精度が０～256程度の分解だが
今回の信号が「あるなし」の判断用には充分である。

光電センサとはフォトカプラで分離、ＰＣとは無線で分離だから
安心設計である。


USBもPCも集計用兼表示用に準備するか、サーバに突っ込むか
だが、運用を検討次第で判断する。

無事信号が絶縁状態で取り出せたので次は信号をどう料理するか

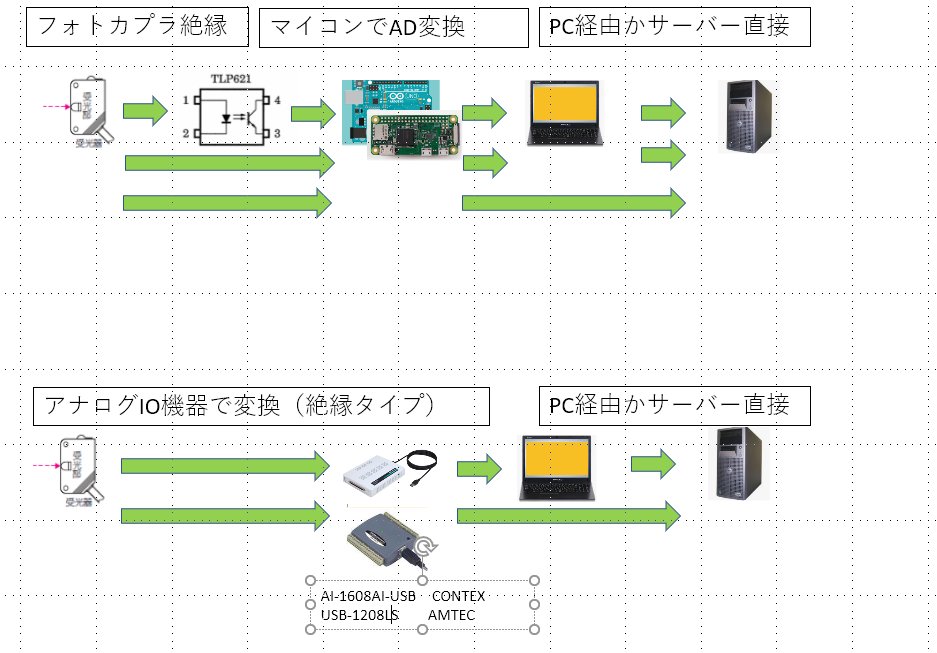

案としては



・マイコンを経由する方法
・ADioインタフェースを経由する方法

データのPCやサーバーへの送信は散々対応してきたので
簡単であり、前者での対応を考えていたが、単純に３．３V
または5Vで分解能やレスポンスも要求しないので、ADIO
インタフェースでいいのではと考えた。


CONTEXで各種IOが販売されており、ダイレクトでも
モノタロウで買える、何よりVBのサンプル付きである
一方AMTECは価格が安いが同じようにサンプル付きで
ある
モノタロウでも買えるので注文しておいたが、納期が10日
となっている、

一方マイコンの場合はtwe-lieの無線でより簡単に送信できるので
これもまた魅力である。

色々とテストをしてみる予定でる

ONOFFの2点で充分なのでソフトで閾値を持つか悩んだがgoogle先生に聞くと
下記アドレスのそのものズバリの結論があった
川内先生ありがとうございます。

http://www.homu.net/raspberry-piでiotなシステム開発%EF%BC%9A光電センサをマイコンやraspb/

で早速、秋月でフォトカプラTLP621-1を発注

信号側をラズパイにするなら3.3Vで
TLP621-1の定格をみると1mA以下という事なので最大3.3KΩだが
これも上記の先生に従って10kΩとしてた　これだと0.3ｍA

５V系にしても0.5mAだから問題なし

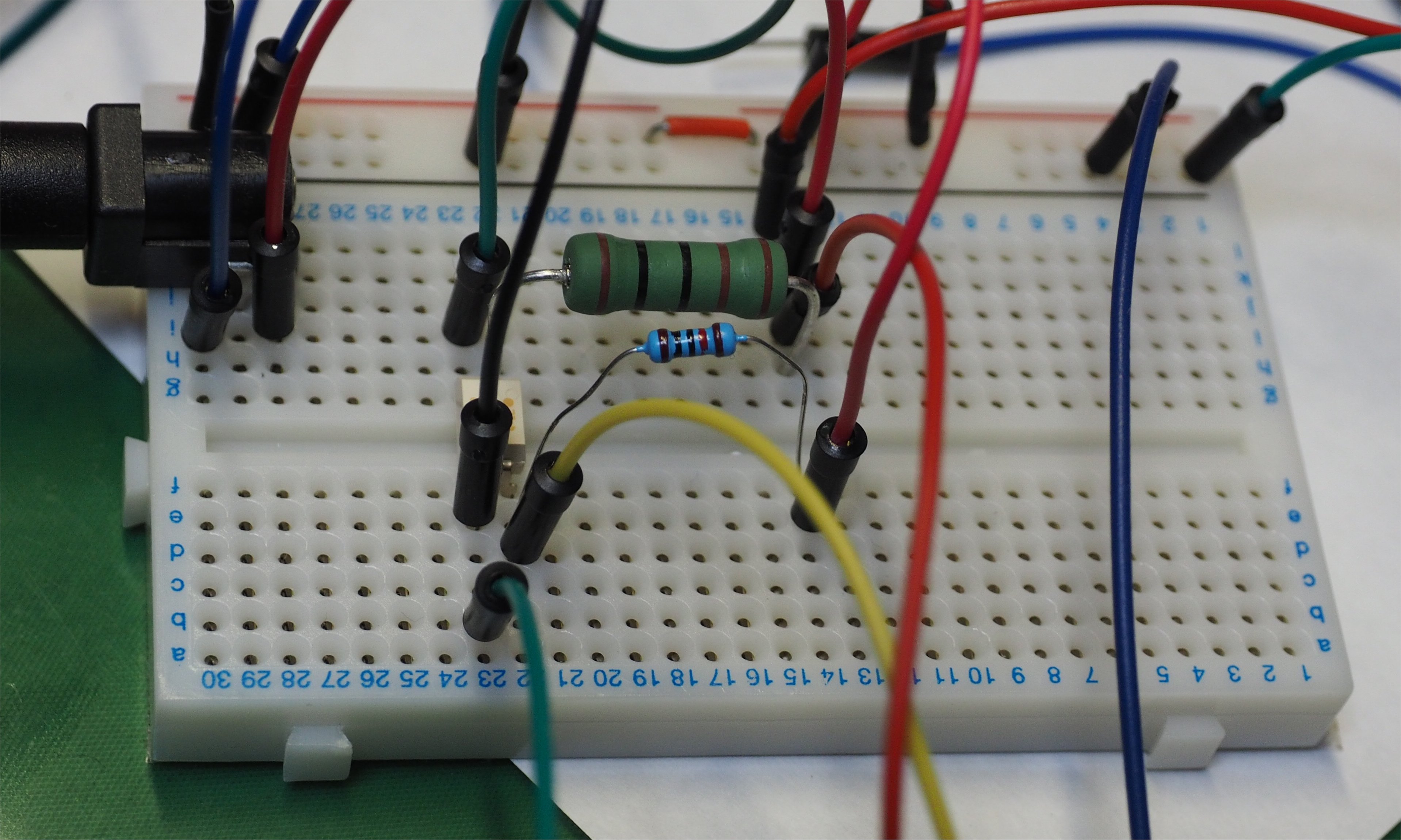

で出来上がったのが





テストをすると

フォトカプラーの効果あり



３．３Vか０Vで安定、、、

回路図

VCC12V　　　　　　VCC３．３V
　　｜　　　　　　　　｜
　　｜　　　　　　　　１０K
E3Z茶－－－－｜　　　｜－－－－－　raspberryPIへ
　　｜　　　　１　　　３
　　1K　　　　TLP621
　　｜　　　　２　　　４
E3Z黒－－－－｜　　　｜
　　　　　　　　　　　▼
E3Z青
　　｜
　　▼
